Name: FPC Flexible Circuit Board High Voltage Wire Harness Tester con risoluzione di resistenza a 4 fili
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: Negotiable USD
Availability: InStock

Casa. > prodotti > Testatore di imbracatura >

FPC Flexible Circuit Board High Voltage Wire Harness Tester con risoluzione di resistenza a 4 fili

FPC Flexible Circuit Board Wire Harness Tester

4 fili Resistenza Risoluzione cavo ad alta tensione tester

FPC Flexible Circuit Board High Voltage Cable Tester

Luogo di origine:

CINESE

Marca:

SAIMR

Certificazione:

Numero di modello:

SAIMR7000

Contattaci

Chiedi un preventivo

FPC Flexible Circuit Board High Voltage Wire Harness Tester con risoluzione di resistenza a 4 fili

Dettagli del prodotto

Nome del prodotto:

Testatore di imbracatura di fili/cavi a media e alta tensione

Dimensioni:

535*482*355 mm

Corrente della prova:

AC/DC

Peso:

30 kg

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 set

Prezzo

1500-3500$ per set

Tempi di consegna

30 giorni lavorativi

Termini di pagamento

T/T

Capacità di alimentazione

200SET/YEAR

PRODOTTI RELATIVI

Precise accurate testing Wire harness Tester bassa tensione

Ottenga il migliore prezzo

Testatore di cablaggio e di filo a bassa tensione DC 1500V

Ottenga il migliore prezzo

220V 4 Wire Wire Harness Tester Strumento di prova professionale

Ottenga il migliore prezzo

Testatore di imbracature bilingue da 30 a 1500 V

Ottenga il migliore prezzo

Contattaci

86-0512-62519606

sales2@saimr.com

Contatta ora

Descrizione del prodotto

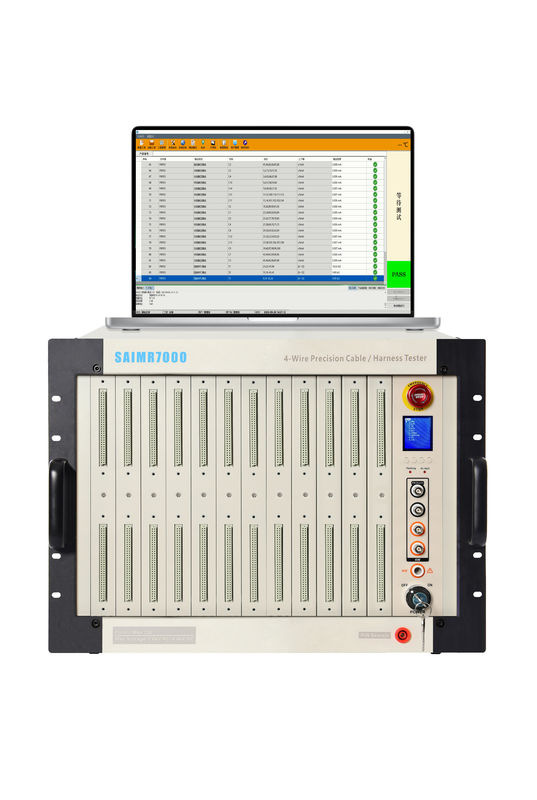

SAIMR7000 FPC Flexible Circuit Board High Voltage Harness Tester con risoluzione di resistenza a 4 fili

Industria tipica applicabile

Elettronica per l'automobile
Aerospaziale
Immagazzinamento di energia, nuove batterie energetiche
Automazione delle linee di cablaggio
Robot industriale

Applicazione

FPC Flessibile circuito stampato
Prova di imbracature ad alta tensione
altri apparecchi per la trasmissione di energia elettrica
Batteria di stoccaggio dell'energia, batteria di potenza CCS, busbar integrata
Esame della pistola di ricarica per veicoli elettrici

FPC Flexible Circuit Board High Voltage Wire Harness Tester con risoluzione di resistenza a 4 fili 0

Caratteristiche

Prova di resistenza all'isolamento fino a 50 GΩ con risoluzione di resistenza a 4 fili fino a 1 μΩ
La struttura distribuita (16 punti/tabella), i punti di prova possono essere estesi a più di 20.000 punti.
Il sistema adotta una misurazione mista a due fili e a quattro fili, che ha una maggiore precisione di misurazione e una velocità più rapida.
Funzione di prova di modifica del software personalizzato, importazione ed esportazione di punti modificabili.
Prova completa in un unico punto (OS, resistenza a corrente continua, resistenza all'isolamento, tensione di isolamento AC/DC, LCR, ecc.).

Introduzione al software

FPC Flexible Circuit Board High Voltage Wire Harness Tester con risoluzione di resistenza a 4 fili 2

Articoli caratteristici	Descrizione dettagliata
1.Funzione di gestione dei progetti	Caricare i progetti esistenti, aggiungere i progetti di prova e impostare i parametri di prova.
2. Gestione dei segmenti di rete	L'ordine può essere regolato in modo arbitrario, il punto può essere selezionato in modo arbitrario, test flessibili, e la denominazione auto-definita è conveniente per la gestione
3. Moduli di funzione di sistema
3.1 Autotest del sistema	Controllare se il sistema funziona correttamente.
3.2 Trova un punto	Usate la penna del punto di pattuglia per trovare il punto, visualizzare le informazioni del punto e trasmettere la voce.
3.3 Funzione multimetro	Eseguire velocemente vari test, facile debug.
3.4 Funzione di autoapprendimento	Rileva rapidamente la connessione di imbracature sconosciute e seleziona Generare gruppo di file di prova.
4. Conservazione dei dati
4.1 Esportazione di dati	Il formato del rapporto dei dati può essere personalizzato e supporta l'esportazione in formato CSV XLSX PDF e WORD.
4.2 Risparmio delle banche dati	Dopo ogni prova, i dati vengono salvati nel database.
4.3 Richiesta di database	Gli utenti possono consultare i dati storici nel database e stampare i rapporti sui dati.
5. Funzione di stampa del codice a barre	Supporto per la scansione dei codici, puoi personalizzare i codici a barre in base al prodotto e stampare.
6. Gestione utente	Tre livelli di gestione: amministratore, programmatore, operatore.

Specificità

MedioVoltatest ge	SAIMR7000
Modalità di prova	Quattro fili o due fili (prova mista)
Numero di punti	16/32/48/64...20480 punti
Progetto di prova	Intervallo di prova	Accuratezza dei test
Prova del sistema operativo (tensione 5V)	2 kΩ-1100 kΩ (facoltativo 20 kΩ-1000 kΩ)	± 5%
Prova di resistenza all'isolamento	1MΩ-10GΩ (30V-2000V)	1MΩ~100MΩ: ±2%
		100MΩ~1GΩ: ±5%
		1GΩ~ 10GΩ: ±10%
Prova di resistenza CC	0.1Ω-1MΩ	< 100k: ± 1%
Prova di resistenza CC	0.1Ω-1MΩ	> 100k: ± 5%
Prova di resistenza a corrente continua esterna a quattro fili	10μΩ~100Ω	±0,2%+5μΩ
Test NTC a quattro fili (10k, 100k)	Giudizio di temperatura (precisione 0,1°C)	Gli utenti possono auto-definire la tabella RT per il giudizio della resistenza e della temperatura
	Risistenza giudizio (precisione 10k: 1% 100k: 5%)	Il valore della resistenza può essere giudicato in base alla temperatura in tempo reale dell'ambiente
	Rispetto giudizio (precisione 0,1°C)	Differenza massima di resistenza tra le parti testate e quelle standard (intervallo)
Esame AC Hi-pot	30V-3000V	± 3%
Prova di alta potenza in CC	30V-4000V	± 3%
Prova di corrente di perdita di corrente alternata	1μA-10mA	± 3%
Prova di corrente di perdite di corrente continua	0.1μA-5mA	± 3%
Diodi / diodi di Zener	0-10V	0.1 mA / 1 mA (segnale di prova)
Dimensioni (in mm)	535482355 ((192P)	535482355 ((192P)
Peso massimo (in kg)	30	30
Configurazione standard	Manuale utente in U-disco, cavo di alimentazione, cavo di rete, scheda di adattamento di porta, linea di prova, penna di pattuglia.
Configurazione opzionale	Resistenza standard di isolamento, resistenza standard di conduzione, computer industriale, computer desktop, monitor, mouse, tastiera, altoparlante.
