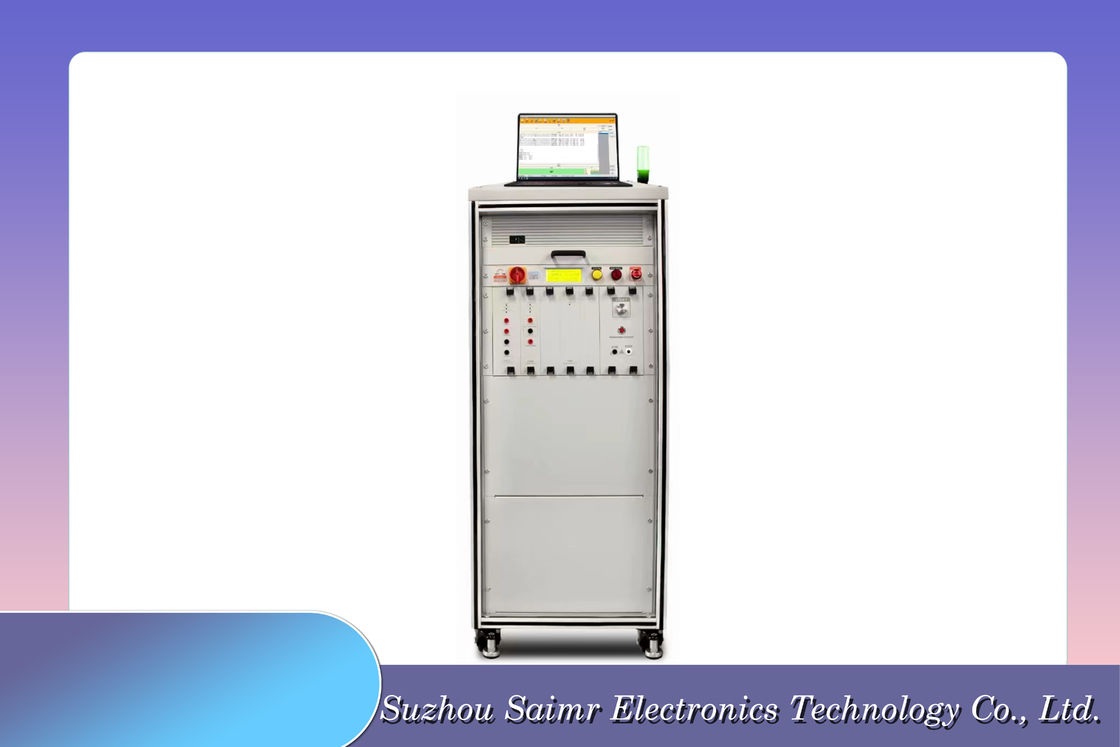

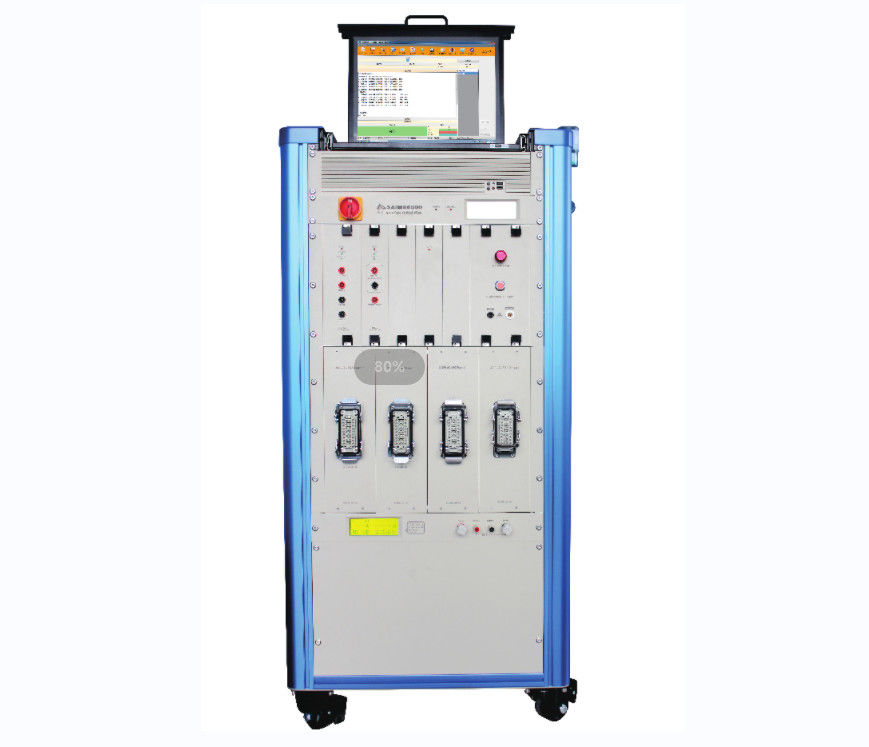

Testatore di corde di cablaggio a media tensione SAIMR6000
Testatore di cablaggio a media tensione
1. Caratteristiche
Il tester di cablaggio a media tensione con il modello SAIMR6000-256P è un prodotto di alta precisione e qualità affidabile, che viene venduto in patria e all'estero.:
- funzioni avanzate: supporto per misurazioni precise a 4 fili, test continui programmabili, rilevamento automatico, diagnosi automatica, autocalibrazione e messa a zero,la modalità di scansione di prova può essere attivata automaticamente/scanning di corto circuito.
- comodità di funzionamento: funzionamento puramente da parte del computer, dati di prova possono essere memorizzati su un computer, rapporti di prova possono essere stampati e codici a barre possono essere stampati automaticamente dopo la prova.l'apparecchiatura adotta un'architettura di tipo armadio con un rullo, che è facile da spostare e può essere liberamente combinato in base alla produzione della linea di produzione.
- elementi di prova: tra cui sequenza di fasi, resistenza alla conduttività, isolamento e resistenza alla tensione, rilevamento degli interruttori della pistola, resistenza, induttanza, capacità e diodo, ecc.
- Metodo di prova: entrambe le estremità dell'oggetto di prova devono essere collegate all'apparecchio.
- Requisiti di prova: durante la prova sono presenti luci di indicazione e allarmi acustici e sono disponibili tre modi per avviare la prova: scansione del codice a barre sul prodotto, pulsante di prova sul lato del computer,e pulsante di avvio sul lato dell'apparecchioI fili esposti sono muniti di coperture protettive e il dispositivo di prova e la scatola di controllo sono collegati con un tappo rapido, facilitando la sostituzione rapida del dispositivo di prova.Questo strumento è ampiamente utilizzato in energia di ricarica di pistola tester, sistema di prova funzionale di seconda modalità, tester della scatola di controllo elettronica PDU di nuova energia, sistema di prova del cablaggio del cablaggio del pannello di porta dell'automobile, attrezzature di prova professionali per connettori per autoveicoli,Testatore di punti di ancoraggio del servoinverter motore, sistema di prova dell'inverter di alimentazione, tester del connettore del filo, macchina di conduzione, tester dell'interstrato della bobina, macchina ad alta tensione multicanale e altri campi.
2.Applicazione
- FPC Flessibile circuito stampato
- Prova di imbracatura a media tensione
- altri apparecchi per la trasmissione di energia elettrica
- Batteria di stoccaggio dell'energia, batteria di potenza CCS, busbar integrata
3.Specifica
| MedioVoltatest ge |
SAIMR6000 |
| Modalità di prova |
4 fili o 2 fili (prova mista) |
| Numero di punti |
32/64/128/256...20480 punti |
| Progetto di prova |
Intervallo di prova |
Accuratezza dei test |
| Prova del sistema operativo (tensione 5V) |
2 kΩ-200 kΩ (facoltativo 20 kΩ-1000 kΩ) |
± 5% |
| Prova di resistenza all'isolamento |
1MΩ-50GΩ (30V-2000V) |
1MΩ~100MΩ: ±2% |
| 100MΩ~1GΩ: ±5% |
| 1GΩ~ 50GΩ: ±10% |
| Prova di resistenza CC |
0.1Ω-1MΩ |
< 100k: ± 1% |
| > 100k: ± 5% |
| Prova di resistenza a corrente continua esterna a quattro fili |
10μΩ~100Ω |
±0,2%+5μΩ |
| Test NTC a quattro fili (10k, 100k) |
Giudizio di temperatura (precisione 0,1°C) |
Gli utenti possono auto-definire la tabella RT per il giudizio della resistenza e della temperatura |
| Risistenza giudizio (precisione 10k: 1% 100k: 5%) |
Il valore della resistenza può essere giudicato in base alla temperatura in tempo reale dell'ambiente |
| Rispetto giudizio (precisione 0,1°C) |
Differenza massima di resistenza tra le parti testate e quelle standard (intervallo) |
| Esame AC Hi-pot |
30V-2000V |
± 3% |
| Prova di alta potenza in CC |
30V-3000V |
± 3% |
| Prova di corrente di perdita di corrente alternata |
1μA-10mA |
± 3% |
| Prova di corrente di perdite di corrente continua |
0.1μA-5mA |
± 3% |
| Dimensioni (in mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Peso massimo (in kg) |
26 |
18 |
| Configurazione standard |
Manuale utente in U-disco, cavo di alimentazione, cavo di rete, scheda di adattamento di porta, linea di prova, penna di pattuglia. |
| Configurazione opzionale |
Resistenza standard di isolamento, resistenza standard di conduzione, computer industriale, computer desktop, monitor, mouse, tastiera, altoparlante. |
