Testatore di rottura istantanea rileva con precisione il cortocircuito aperto e il disallineamento

funzione

• Gestione dei progetti di prova: 500 tipi di elementi di impostazione possono essere gestiti per categoria, compresi i nuovi progetti, i progetti di carico, la gestione dei progetti e altre funzioni.
• Gestione dei segmenti di rete: possono essere configurati più segmenti di prova e ogni segmento di prova utilizza diversi parametri di prova per facilitare varie prove flessibili.
• Modulo delle funzioni di sistema: compresa l'autotest del sistema, la determinazione dei punti, la funzione multimetro, la funzione di autoapprendimento, la funzione di segnalazione dei punti, ecc.
• Funzione di prova: compresa la prova di bassa tensione, la prova di isolamento, la prova di resistenza alla tensione, ecc.
• Funzione di salvataggio e di consultazione dei dati: ogni volta che la prova viene completata, viene stampato il rapporto sui dati, è possibile definire il formato del rapporto e sono supportati i formati PDF e WORD.
• Funzione di stampa del codice a barre: in base al prodotto può personalizzare il codice a barre e stampare.
• Gestione degli utenti: Il sistema supporta tre livelli di gestione degli utenti, che sono amministratori, programmatori e operatori.I programmatori possono gestire la configurazione del progettoL'operatore può solo caricare il progetto e testarlo.

Dati di prova

• Parametri di base:

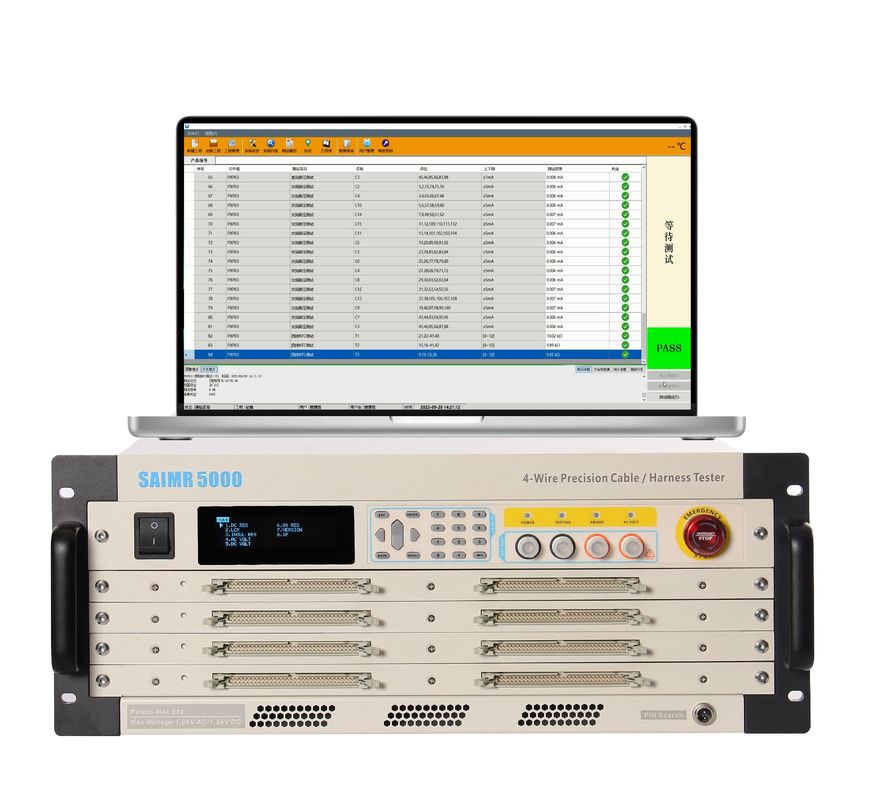

  • Modelli:SAIMER5000,SAIMER5000S
  • Metodo di misurazione: due fili + quattro fili
  • Numero massimo di punti di prova: 1024, 512
  • ACalta tensione:30-1000V
  • DCalta tensione:30-1500V
  • Accuratezza di uscita ad alta tensione: ± 5%
  • Precisione di misurazione dell'alta tensione:± 5%
  • Tempo di misurazione dell'alta pressione: 0,01 - 60
  • Interruzione breve/interruzione breve momentanea/interruzione breve rapida: 2 kΩ-200 kΩ (Modello della scheda di rilevamento: SAIMR5000-ChanelBoard-V3.02)
  • Resistenza di accensione a due fili: 0,1Ω-1MΩ
  • Intervallo di prova: 10μΩ-1MΩ
  • Corrente di prova di conduzione a quattro fili:≤1A
  • Corrente di perdita ad alta tensione CA:10μA-10mA
  • Corrente di perdita di alta tensione di corrente continua1 μA-5 mA
  • Isolamento ad alta tensione in CC: 1MΩ-10GΩ
  • Segnale di livello: 0,5-10V
  • Segnale di corrente: ≤ 10 mA
  • Intervallo di misura della capacità: 10pF-100μF
  • Intervallo di prova di resistenza: 100mΩ-20MΩ
  • Intervallo di prova di induttanza:10nH~100H
  • Segnale di frequenza: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Modalità di portata: AUTO/HOLD
  • Intervallo di prova del diodo/regolatore: 1-10V
  • Segnale di prova: 1mA
  • Prova unilaterale: È possibile effettuare test unilaterali
  • Valutazione dell'endpoint di rottura corta: Il punto finale della pausa breve può essere determinato
  • Test continua programmabile/autodetezione/autodiagnosi:Articoli funzionali avanzati
  • Modalità di scansione di prova: automatico/manuale/esterno
  • Segnale di misura: segnale di misurazione di bassa tensione
  • Memoria: possono essere memorizzati fino a 500 parametri di prova
  • Tensione del sistema operativo: 5V
  • Pannello di controllo: Calibrazione/metrologia
  • Pesi17 kg (50000S) / 22 kg (50000S)
  • Dimensione (unità: mm):483265510 (5000) / 483183510 (5000S)
• Accuratezza:
  • Temperatura: 20±3°C
  • livello di umidità:< 60%RH
  • Precisione dell'isolamento1MΩ~100MΩ:±2%; 100MΩ~1GΩ:±5%; 1GΩ~10GΩ:±10%
  • Tempo di riscaldamento: più di 15 minuti
  • Tempo di taratura: meno di 1 anno
  • Oggetti di prova: prova OS, misurazione della resistenza a due fili, misurazione della resistenza a quattro fili, prova di resistenza a corrente continua, prova LCR, prova di diodo, prova di isolamento, prova di perdita di corrente alternata, prova di perdita di corrente continua,AC resistenza alla fonte di tensione, sorgente di tensione di isolamento/resistenza, sorgente di segnale di bassa tensione, tempo di prova di bassa tensione, tempo di prova di tensione/resistenza di isolamento
  • regno2k - 200k (Modelli di Relay Board):) SAIMR5000-ChanelBoard-V3.02),0.1 ~ 1M, 10 ~ 1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Precisione di base:±5%, ±0,5%+0.05,±0,2%+5,<100k:±1% >100k:5%,±2%,±2%±0,2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
