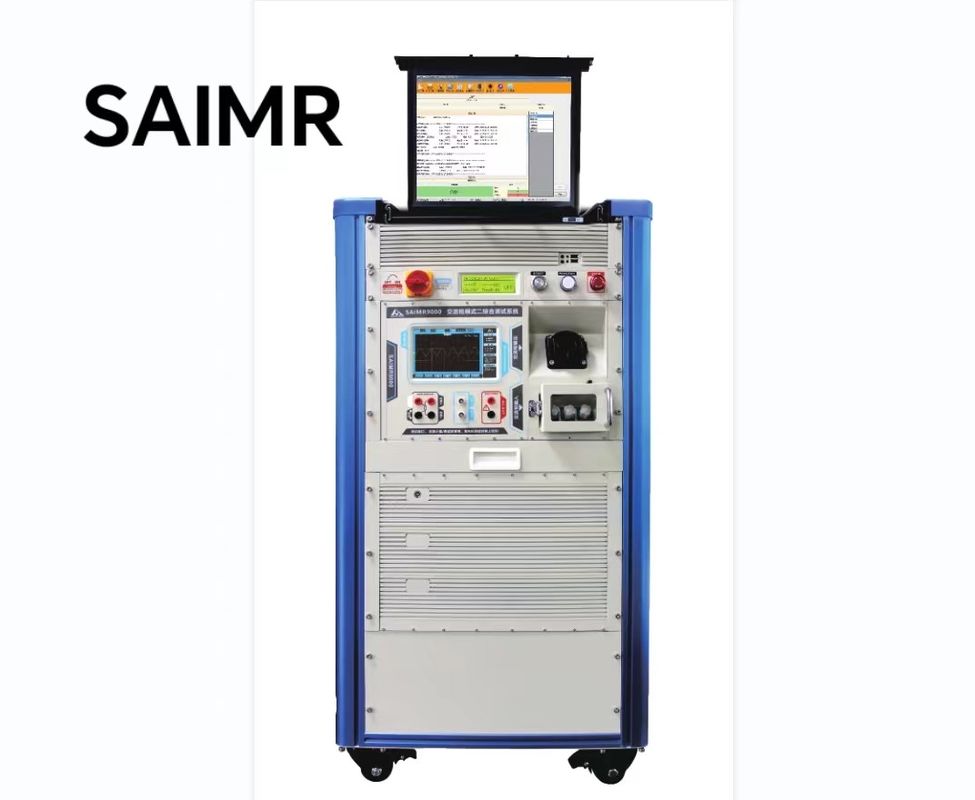

Sistema di prova computerizzato per la pistola di carica in modalità II connessa al sistema MES

Sistema di prova del modo II della pistola di carica

Nuovo tester di bobina di energia turn-to-turn/layer-to-layer

1.Prova dello stato di carica

2- Prova a terra.

3.Prova di sotto tensione e di recupero

4.Sforzo di sovratensione e recupero

5.Prova inversa a fuoco zero

6.Prova di corrente di fuga

7.Prova del ciclo di servizio

8.Prove di resistenza al suolo

9.Protezione e recupero da sovratemperature

• Funzionamento computerizzato: il funzionamento dell'apparecchiatura è controllato da un computer, garantendo test precisi ed efficienti.
• Tutti i test completati in una sola volta: l'apparecchiatura è in grado di eseguire tutti i test necessari contemporaneamente, risparmiando tempo e migliorando l'efficienza.
• Connettibile con il sistema MES: può essere integrato con il sistema di esecuzione della produzione (MES) per lo scambio e la gestione di dati senza soluzione di continuità.
• Piattaforma di test aperta: la piattaforma di test è aperta e flessibile, consentendo una facile personalizzazione ed espansione.
• Scansione del codice di prova: supporta il test del codice di scansione per l'identificazione rapida e accurata dei prodotti.
• Le etichette dei codici a barre possono essere stampate dopo il test: dopo il completamento del test, le etichette dei codici a barre possono essere stampate a fini di tracciabilità e identificazione.
• Tracciabilità dei dati di prova: i dati di prova sono tracciabili, garantendo la qualità e l'affidabilità dei prodotti.

• Protezione da sovraccarico
• Protezione contro le perdite
• Protezione da eccesso di temperatura
• Isolamento di tensione
• Conferma della luce di indicazione
• Equipaggiamento standard: gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• Scansione, stampa, reporting, archiviazione, database
• Impostazione dei parametri, MES Docking, gestione dei diritti degli utenti

• Protezione da sovraccarico: trascinare la corrente di carico da A alla corrente specificata B in base alla pendenza, registrare la corrente di spegnimento e l'ora.corrente A / corrente B / pendenza di aumento. Risultati delle prove: punto corrente di spegnimento/tempo di spegnimento/forme d'onda di taglio.
• Protezione da cortocircuito: trascinare la corrente di carico da A alla corrente specificata B in base alla pendenza, registrare la corrente di spegnimento e l'ora.corrente A / corrente B / pendenza di salita. Risultati delle prove: punto di tensione di spegnimento/tempo di spegnimento/forme d'onda di taglio.
• Test di sovra tensione: aumentare dalla tensione impostata A alla tensione impostata B in base alla pendenza, registrare la tensione di spegnimento e il tempo.punto di tensione di spegnimento/tempo di spegnimento/forma d'onda di spegnimentoTempo di riferimento: 5 - 10 S. Stazione singola / stazione doppia / stazione multipla.
• Sotto prova di tensione: diminuire dalla tensione impostata A alla tensione impostata B in base alla pendenza, registrare la tensione di spegnimento e il tempo.Risultato della prova: punto di tensione di spegnimento/tempo di spegnimento/forma d'onda di spegnimento.
• Prova di corrente di fuga: a partire dall'inizio della corrente di fuga, può analizzare il valore effettivo della corrente di fuga della protezione del prodotto.

stato	valore impostato		condizione di funzionamento	Tempo di ritardo
corrente accesa autocontrollo	Esito positivo dell'autoispezione		Inserire lo stato di attesa	1S
	Fallimento dell'autoispezione		avviso di guasto	0.1S
carico controllo sequenziale	Valore di tensione del punto di rilevamento 1:6±0,8V-12V PWM		La ricarica è in corso e il relè si chiude.	1S
	Valore di tensione del punto di rilevamento 1:9±0,8V-12V PWM		La ricarica è completa e il relè è disconnesso.	1S
	Valore di tensione del punto di rilevamento 1:12±0,8V		La presa non è collegata e il relè è disconnesso	1S
	Valore di tensione del punto di rilevamento 1: altro		Errore di comunicazione, e il relè è disconnesso	1S
Terreno	sbarco		Relay chiuso	1S
	rilevato		Sconnettere gli elettrodomestici rotti	1S
sovratensione	Supertensione della linea u 258 ± 10V		Il relè è scollegato, chiuso a 254 ± 10V, ritardo di 5 ± 1s, ciclo infinito	0.1S
	La tensione della linea è normale da 176 a 264 V		Il relè si chiude e entra nello stato di carica	1S
sotto tensione	La tensione della linea è di 176V.		Il relè è scollegato a 196 ± 10V, ritardo (5 ± 1) s e ciclo chiuso e infinito	1S
	La tensione della linea è normale da 176 a 264 V		Il relè si chiude e entra nello stato di carica	1S
eccesso di corrente	Corrente di linea a 8,4 A < 110 A ± 0,2 A		Il relè è scollegato, la luce di guasto è accesa e il relè viene ripristinato automaticamente dopo 10 secondi.e il normale stato di funzionamento viene ripristinato dopo il sollevamento	30S
	Corrente di linea a 10A < 112A± 0,2A		Il relè è scollegato, la luce di guasto è accesa, e viene ripristinato automaticamente dopo 10 secondi.e il normale stato di funzionamento viene ripristinato dopo il sollevamento	10S
	Corrente di linea> 12A±0,2A		Il relè deve essere immediatamente interrotto, rimosso e riavviato al normale funzionamento.	2S
	Corrente di linea < 8A		Relay chiuso	0.1S
corto	Corrente di linea> 22A		Il relè si interrompe immediatamente.	0.1S
perdita di	Corrente di perdita > 30 mA		Il relè si interrompe immediatamente.	0.1S
	Non c' è alcuna perdita sulla linea.		Il relè si chiude e entra nello stato di carica	0.1S
Protezione da sovratemperature	pane	Temperatura superiore a 85°C e continuata per 3S	Il relè si interrompe immediatamente.	2S
		La temperatura è stata inferiore a 65°C e ha continuato per 3S	Il relè è chiuso e il condizionamento	2S
		Temperatura superiore a 85°C e continuata per 3S	Il relè si interrompe immediatamente.	2S
		La temperatura è stata inferiore a 65°C e ha continuato per 3S	Il relè è chiuso e il condizionamento	2S
Prova di isolamento resistente alla pressione
prova di isolamento ad alta tensione		AC:3.5KV DC:5KV IR:1KV
Corrente di fuga di 10 mA
