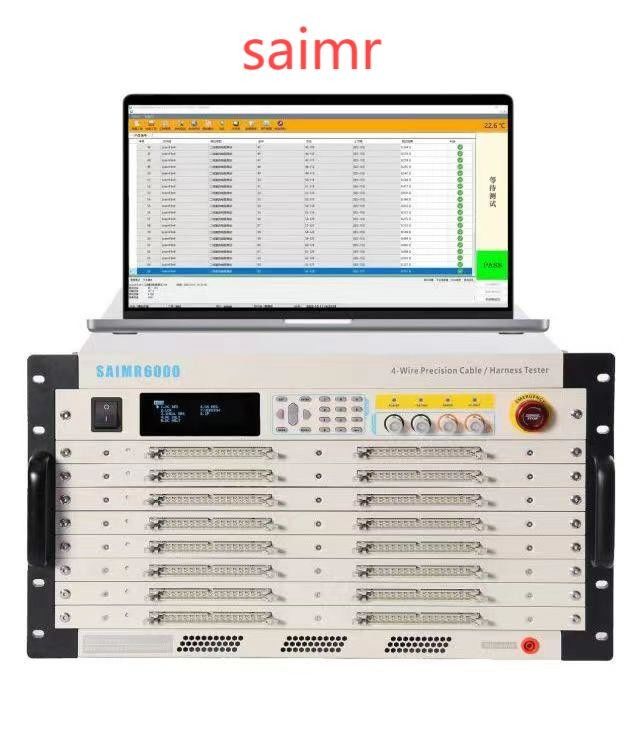

Nuovo sistema di prova completo della batteria di energia CCS,FPC
Il sistema di prova completa dei cablaggi a media tensione è uno strumento sofisticato progettato per l'ispezione rapida e precisa dei cablaggi in vari settori.È in grado di rilevare con precisione i guasti come i circuiti rotti, cortocircuiti e disallineamenti all'interno della cinghia di prova, facilitando agli utenti l'identificazione e la risoluzione tempestivi dei problemi all'interno della cinghia di cablaggio.Quando combinato con il software di prova del computer superiore di supporto, fornisce una visualizzazione intuitiva dei problemi individuati nella cinghia di cablaggio.
Questo sistema trova ampie applicazioni nell'automotive, nelle schede di circuito flessibili, nel CCS e in altri campi per i test automatizzati.La versione distribuita SAIMR6000 può essere configurata come sistema di prova distribuitoAttraverso l'espansione dell'interfaccia, può supportare fino a oltre 20.000 punti di prova, rendendolo adatto per i test di cablaggio in sistemi complessi come aerei, treni e satelliti.
Le specifiche tecniche:
Modello: SAIMR 6000S e SAIMR 6000
Metodo di misurazione: comprende sia il tipo di seconda linea che il tipo di quattro linee per una maggiore precisione.
Numero massimo di punti di prova: 256 per il SAIMR 6000S e 128 per il SAIMR 6000.
Alta tensione CA: da 30 a 2000 V.
Alta tensione continua: da 30 a 3000 V.
Accuratezza di uscita ad alta tensione: ±5%
Accuratezza di misurazione ad alta tensione: ± 5%
Tempo di misurazione dell'alta pressione: da 0,1 a 500 secondi
Corto circuito aperto / Corto circuito rapido / Corto circuito aperto rapido: intervallo di resistenza 2kΩ - 1000 kΩ
Impedenza di conduzione di seconda linea: 0,1Ω - 1MΩ
Quattro fili: [Descrizione dettagliata della funzionalità di quattro fili]
Test di supervisione della guida: [Spiegazione della caratteristica del test di supervisione della guida]
Specificità di prova: 10μΩ - 1000K Ω
Corrente di prova: ≤ 1A
Corrente di perdita ad alta tensione CA: 10μA - 10mA
Corrente di perdita ad alta tensione di corrente continua: 1μA - 5mA
Isolamento DC ad alta tensione: 1MΩ - 50GΩ
Resistenza alla corrente continua: intervallo di misurazione da 10mΩ a 1MΩ
Segnale di livello: 0,5 - 10V
Segnale di corrente: ≤ 10 mA
LCR: intervallo di misura della capacità elettrica da 10pF a 100μF, intervallo di prova della resistenza da 100mΩ a 20MΩ e intervallo di prova induttivo da 10nH a 100H
Segnale di frequenza: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Modalità di quotazione: AUTO/HOLD
Segnale di livello: 0,1 V - 1,0 V
Tubo di diodo/stabilizzatore di tensione: specifica di prova da 1 a 10 V con segnale di prova di 1 mA. Consente di effettuare prove unilaterali e può determinare il punto finale di rottura breve.
Progetto di funzioni avanzate: comprende test continui programmabili, individuazione automatica dei punti e diagnosi automatica.
Modalità di scansione: automatica, manuale o esterna.
Segnale di misurazione: utilizza segnali di misurazione a bassa tensione.
Memoria di memorizzazione: può memorizzare fino a 500 set di file di impostazione dei test.
Tensione del sistema operativo: 5V
Control Surface Version: include funzionalità di taratura e misurazione.
Peso: 17 kg per SAIMR 6000 e 22 kg per SAIMR 6000S.
Dimensioni (in mm): 483265510 per la SAIMR 6000S e 483183510 per SAIMR 6000.
