Name: FPC / CCS Sistema di prova del guinzaglio del cablaggio a media e alta tensione
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: Negotiable USD
Availability: InStock

Casa. > prodotti > Testatore automatico di imbracatura dei cavi >

FPC / CCS Sistema di prova del guinzaglio del cablaggio a media e alta tensione

Sistema di prova dell'imbracatura del cablaggio ad alta tensione

Sistema di prova del cablaggio FPC

Sistema di prova dell'imbracatura del cablaggio a media tensione

Place of Origin:

China

Marca:

SAIMR

Certificazione:

Model Number:

SAIMR7000

Contattaci

Chiedi un preventivo

FPC / CCS Sistema di prova del guinzaglio del cablaggio a media e alta tensione

Dettagli del prodotto

Nome:

FPC/CCS Sistema di prova del guinzaglio del cablaggio a media e alta tensione

punto di prova:

16/32/48/64...20480

DC:

30V-4000V

Climatizzazione:

30V-3000V

Modalità di prova:

Prova di miscelazione a quattro/due fili

Prova di isolamento:

1MΩ-50GΩ ((30v-2000v)

Resistenza di CC:

0.1Ω-1MΩ

Prova di resistenza a corrente continua esterna a 4 fili:

10μΩ-100Ω

Prova di corrente di perdita di corrente alternata:

1μA-10mA

Prova di corrente di perdite in CC:

0.1μA-5mA

Prova del sistema operativo:

2kΩ-200kΩ

Termini di trasporto & di pagamento

Minimum Order Quantity

1 SET

Prezzo

To be negotiated

Packaging Details

Packing in wooden crates

Delivery Time

30 days

Payment Terms

To be negotiated, T/T

Supply Ability

To be negotiated

PRODOTTI RELATIVI

CCS sistema di prova completo del cablaggio ad alta tensione

Ottenga il migliore prezzo

Sistema completo di prova del guinzaglio del cablaggio a media e alta tensione

Ottenga il migliore prezzo

Sistema di prova completo del cablaggio a media tensione

Ottenga il migliore prezzo

FPC / CCS Sistema di prova del guinzaglio del cablaggio a media e alta tensione

Ottenga il migliore prezzo

Contattaci

86-0512-62519606

sales2@saimr.com

Contatta ora

Descrizione del prodotto

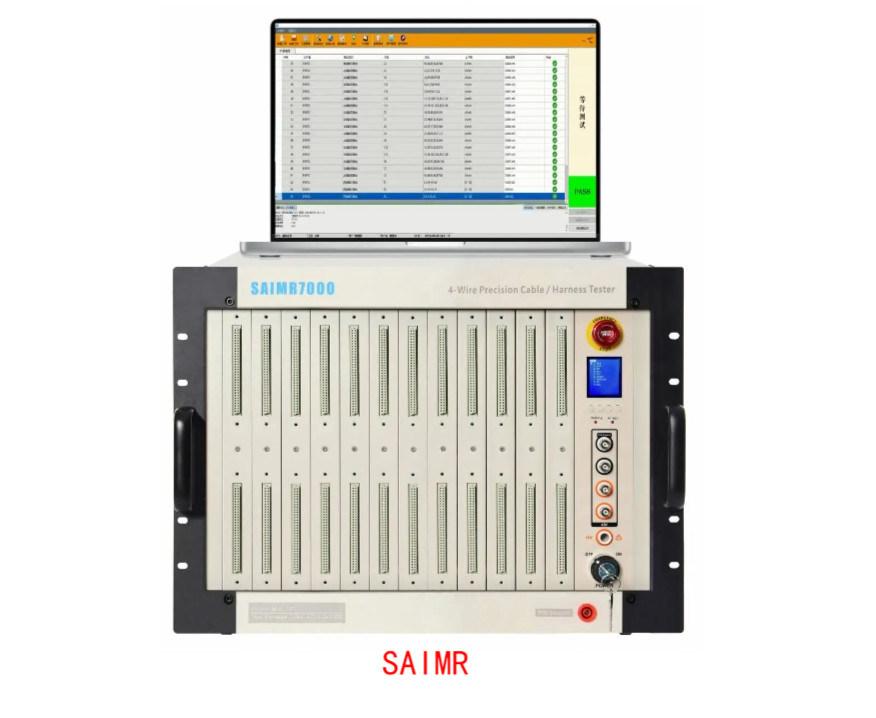

FPC/CCS Sistema di prova del guinzaglio del cablaggio a media e alta tensione

Il sistema di prova del guinzaglio di cablaggio a media e alta tensione FPC/CCS è in grado di testare 16/48/96/192 punti e il sistema adotta l'approccio di prova ibrido di 4 fili interni e 4 fili esterni.L'apparecchiatura ha le seguenti funzionalità di prova:: prova rapida del sistema operativo, prova precisa del sistema operativo, prova di resistenza a 2 fili, prova di resistenza a corrente continua a 4 fili, prova LCR a 4 fili, prova di resistenza all'isolamento e prova di resistenza alla tensione AC/DC.

Architettura distribuita (Versione distribuita)

È in grado di formare un sistema distribuito con un massimo di 1920 punti o più.

Progettazione modulare

Ogni strumento di prova integra 1 scheda di prova e 12 schede di commutazione, ciascuna con 16 punti di prova, e supporta la prova mista a 2 fili e a 4 fili.

Prova multifunzionale

La scheda di prova integra la funzione di prova OS, la funzione di prova di resistenza DC, la funzione di prova LCR, la funzione di prova di tensione di isolamento AC/DC e la funzione di prova LCR.,LCR, AC/DC resistono alla tensione, resistenza di isolamento e alimentazione programmabile.

Risistenza molto accurata

La prova su resistenza offre una corrente di prova massima di 1 A e una risoluzione minima della resistenza di 10μΩ.

Funzione di autoapprendimento per il rilevamento rapido di connessioni di imbracatura sconosciute.

Modello	SAIMR7000
Metodi di misura	Tipo a quattro fili interni + tipo a quattro fili esterni
Massimo numero di punti di prova	96
Alta tensione CA	25-3000V
Alta tensione di corrente continua	25-4000V
Precisione di uscita ad alta tensione	± 5%
Altezza accuratezza della misurazione della tensione	± 5%
Altezza tempo di misurazione della tensione	0.01s -60s
Oggetti di prova e campo di applicazione	O/S, intermittenza O/S, circuito aperto ad intermittenza rapida		2kΩ-200kΩ (200KΩ-1000KΩ devono essere personalizzati)
	Impedanza di conduzione interna a quattro fili		0.1Ω-1MΩ
	Prova di connessione esterna a quattro fili	Intervallo di prova		10μΩ-1MΩ
		Segnale di corrente		≤ 1A
	Corrente di perdita ad alta tensione CA		0.01mA-10mA
	Corrente di perdita ad alta tensione di corrente continua		0.1μA-5mA
	Isolamento ad alta tensione in CC		1MΩ-10GΩ
	Resistenza a corrente continua	Intervallo di misura		100mΩ-2MΩ
		segnale di livello		0.5-6V
		segnale di corrente		≤ 10 mA
	LCR	Intervallo di misura della capacità		10pF-100μF
		Intervallo di misura della resistenza		100mΩ-20MΩ
		Intervallo di misura dell'induttanza		10nH~100H
		Segnale di frequenza		50Hz/60Hz, 100Hz/120Hz/ 1 kHz/10 kHz
		Modalità di portata		Auto/Hold
		Segnale di livello		0.1V-1.0V
	Prova unilaterale		- Sì, sì.
	Giudice del terminale O/S		- Sì, sì.
Funzioni avanzate	Test continuo programmabile/ Ricerca automatica dei punti/ Autodiagnosi
Modalità di scansione di prova	Automatico/manuale/esterno
Segnale di misura	Segnale di misurazione di bassa tensione
Memoria di memorizzazione	numero di schede di prova fino a 500 serie
Tensione del sistema operativo	5V
Pannello di controllo	Calibrazione/metrologia
Peso	25 kg
Dimensione (WHD)	483352535
